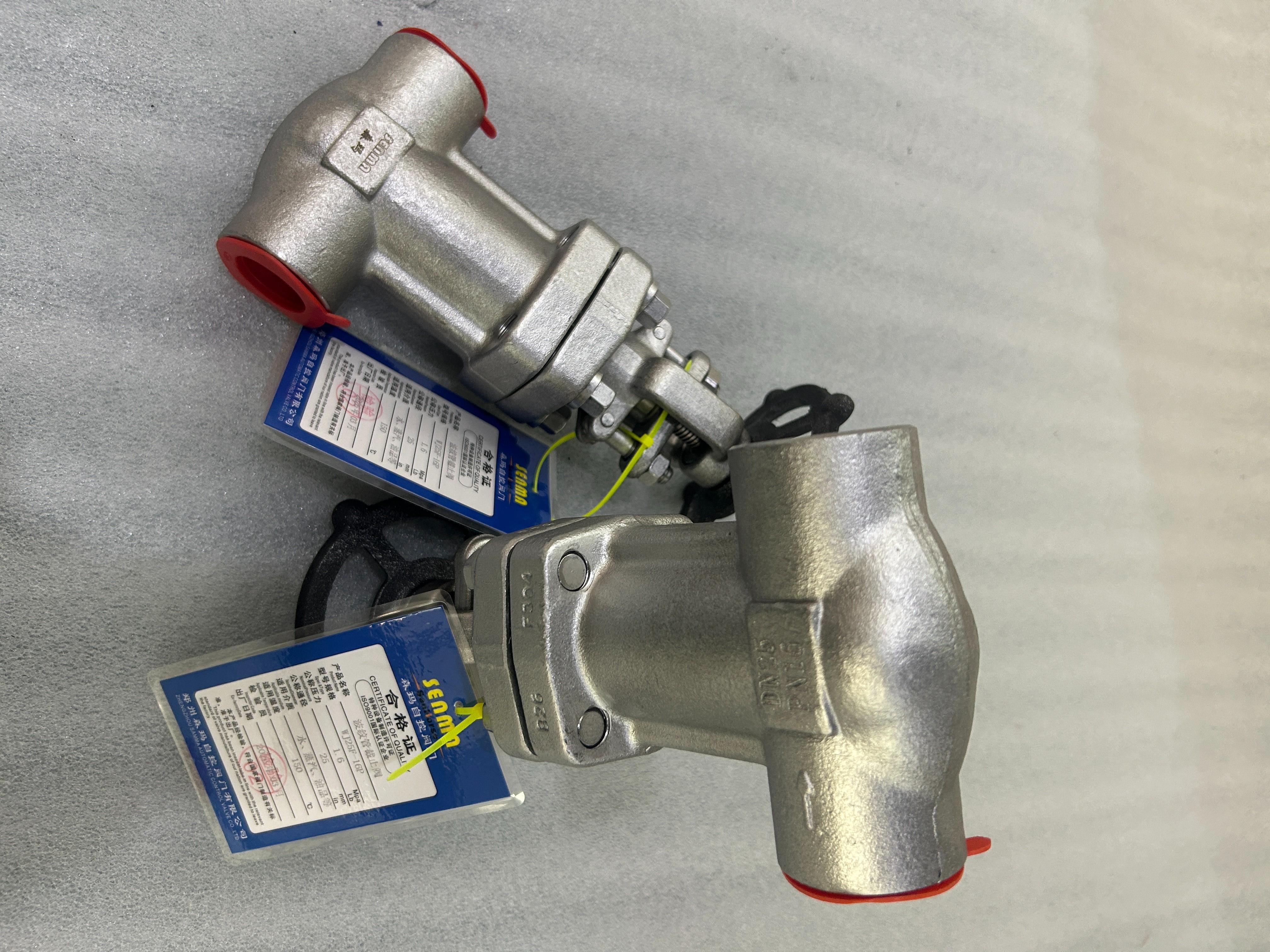

焊接波纹管式截止阀WJ61F-16P的应用

焊接波纹管式截止阀是一种通过波纹管组件替代传统填料实现阀杆动密封的截止阀，因其能实现零泄漏，在化工、制药、核电、航空航天等对安全性和环保要求高的领域被广泛应用。

以下是关于这类阀门的详细介绍：

一、 波纹管式截止阀核心结构原理

它与普通截止阀的区别在于密封方式。

普通截止阀：依赖填料（石棉、石墨等）压紧在阀杆上来密封。阀杆在启闭过程中与填料产生摩擦，时间久了必然磨损，导致介质从阀杆处外漏。

焊接波纹管式截止阀：

波纹管组件：采用薄壁金属（通常为304、316L或Inconel等合金）通过液压或焊接工艺成型的波纹管。

全封闭结构：波纹管的一端与阀杆焊接，另一端与阀盖焊接。介质被封闭在波纹管与阀体形成的腔体内，隔离了介质与外界大气。

辅助填料：在波纹管顶部通常还保留一组辅助填料。当波纹管意外破裂时，辅助填料能提供第二道防线，防止介质瞬间喷涌。

二、 主要特点与优势

零泄漏

这是其最核心的价值。对于有毒、剧毒、易燃易爆、放射性或高价值介质，它杜绝了阀门跑、冒、滴、漏的现象，极大提升了工厂的安全性和环保合规性。

免维护周期长

由于消除了填料磨损，这类阀门通常设计有5000次至10000次以上的启闭寿命。在普通工况下，可达到5至10年免维护，大幅减少了停车检修的次数和人工成本。

适用于特殊工况

高温：配合合适的波纹管材质（如耐高温合金），可耐受450℃以上的高温，广泛用于导热油、过热蒸汽系统。

低温：在LNG（液化天然气）、液氮等-196℃的深冷工况下，波纹管结构能有效补偿材料冷缩带来的密封失效问题。

高真空：因其密封结构的严密性，常被用于需要维持高真空度（如10^-5 Pa.级别）的设备中。

保护阀杆

波纹管将阀杆与介质隔离，防止了介质对阀杆的腐蚀和冲刷，确保了阀门在长期不动作后仍能灵活启闭。

三、 波纹管式截止阀典型应用领域

石油化工：用于输送苯、甲苯、氯气、氨气、氢气等高危介质，防止泄漏引发火灾或中毒事故。

制药与精细化工：用于高附加值原料药的反应釜投料、放料系统，防止物料污染或交叉污染，也符合GMP（药品生产质量管理规范）对洁净度的要求。

热力系统：作为导热油炉、锅炉蒸汽管路的根部阀。因为导热油渗透性强且高温易起火，传统填料阀难以胜任，波纹管阀是标准配置。

核电与航天：用于核岛内的放射性流体控制以及航天发动机试验台的超低温介质控制。

真空设备：如真空镀膜机、真空炉、半导体设备的真空管路。

四、 结构与分类

根据不同的连接方式和应用场景，常见以下几类：

五、 波纹管式截止阀选型与使用注意事项

流向要求

严禁装反。这类阀门通常为低进高出。如果反装，系统压力会直接作用在波纹管外部，导致波纹管受压失稳而破裂。阀体上通常铸有清晰的流向箭头。

波纹管材质

304/316L：适用于普通水、蒸汽、油品及弱腐蚀性介质。

Inconel 625/718：适用于强腐蚀、高温氧化性或超低温深冷工况。

哈氏合金（Hastelloy）：适用于盐酸、硫酸等强酸工况。

操作注意事项

避免强力关闭：虽然波纹管截止阀密封性好，但不要使用加力杆强行关闭，以免压坏阀瓣或导致波纹管扭转。

焊接保护：如果是焊接式阀门，在安装焊接时，建议将阀门置于半开状态，以防止焊接高温传导至波纹管导致其退火或损坏。

检修判断

如果在使用中发现阀杆顶部（指示杆处）出现介质泄漏，通常说明波纹管已破裂。此时应立即安排更换阀门，因为此时仅靠辅助填料密封，属于非正常状态。

六、 总结

焊接波纹管式截止阀是工业管路系统中安全性与可靠性的产品。虽然其价格（尤其是使用镍基合金波纹管的阀门）远高于普通截止阀，但它在消除泄漏隐患、降低维护成本、保障人员安全方面的综合效益非常显著。

在选择时，需根据介质特性（是否有毒、腐蚀性）、温度（高温或深冷）、压力等级以及连接方式（焊接或法兰） 来确定具体型号。如果系统涉及导热油、氯气、氨气或高真空环境，焊接波纹管式截止阀通常的选择。
