液动法兰球阀Q741F-25C：结构与工业应用解析

一、产品概述

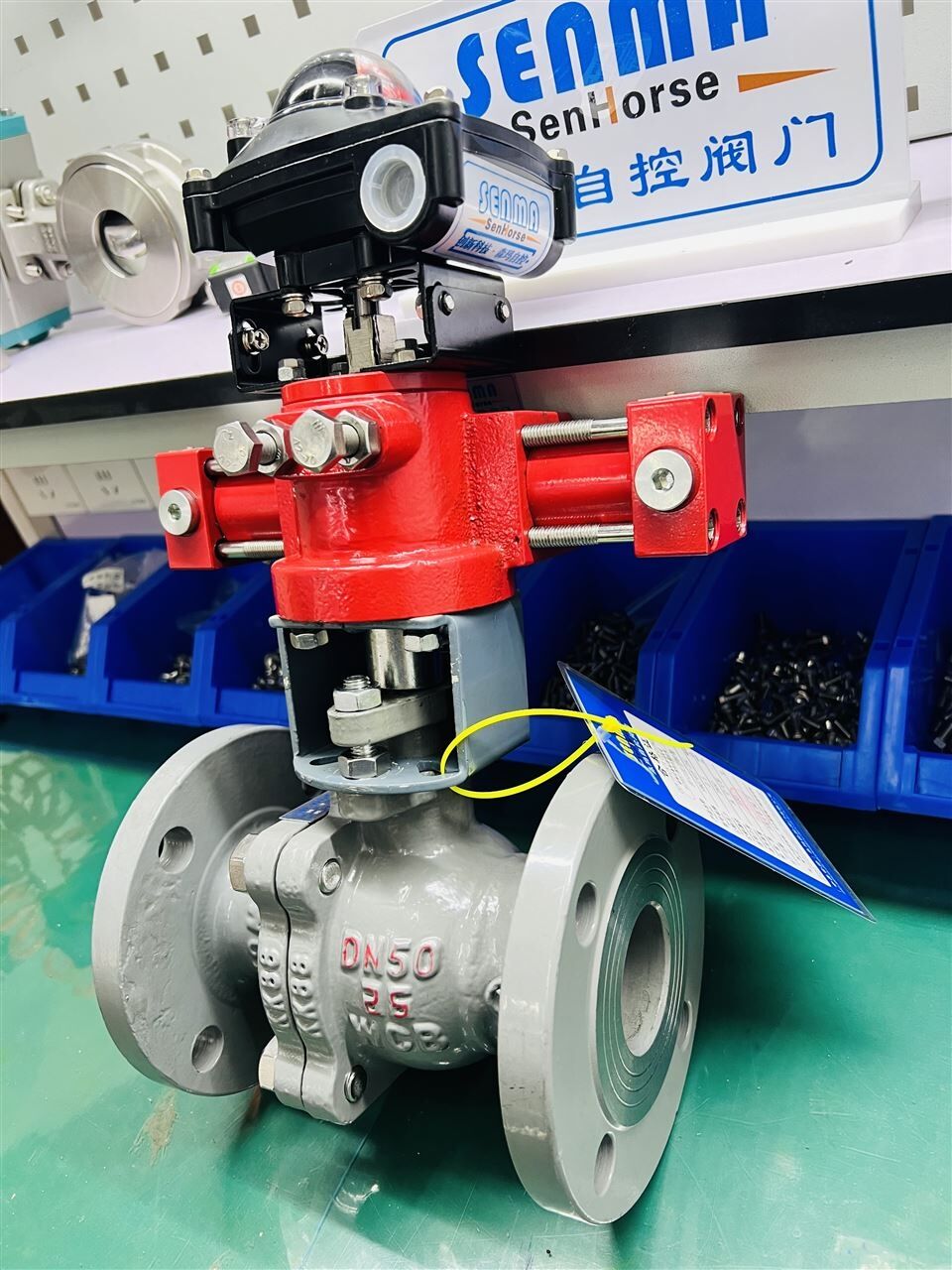

Q741F-25C 是一种采用液动执行器驱动、法兰连接、浮动球体结构的工业球阀。该阀门通过液压控制实现快速、稳定的启闭操作，适用于大口径、高频率或远程自动化控制的工况场合。

型号中的关键代号含义如下：

• Q — 球阀

• 7 — 液动驱动

• 4 — 法兰连接

• 1 — 直通流道

• F — 聚四氟乙烯（PTFE）密封阀座

• 25C — 公称压力PN25（2.5MPa），阀体材料为WCB碳钢（对应ASTM A216 WCB）

二、结构特点

1. 液动执行器

• 采用液压油作为动力介质，推力大、响应快。

• 适合频繁操作场合，可配备电磁换向阀实现远程信号控制。

• 具有过载保护能力，防止阀门卡滞时损坏密封件。

2. 浮动球设计

• 球体在介质压力作用下压向出口侧阀座，实现紧密密封。

• 适用于中低压工况，开关扭矩较小。

3. 防火防静电结构（可选）

• 阀杆与球体之间设有导电弹簧，避免静电积聚引发危险。

• 遇火灾时，阀座烧毁后仍有金属对金属的次级密封。

4. 防吹出阀杆

• 阀杆采用下装式防吹出结构，即使在腔内压力异常升高时，阀杆也不会被介质冲出，保证操作安全。

三、技术参数（典型值）

四、液动控制原理

液动球阀通常与液压站（油泵、油箱、控制阀组）配合使用：

1. 开启过程：液压油进入液动执行器一侧油缸，推动活塞带动齿条/拨叉旋转，驱动阀杆与球体转动90°，阀门全开。

2. 关闭过程：换向阀切换油路，液压油进入另一侧油缸，活塞反向运动，球体回转90°至关闭位置。

3. 保位功能：若采用双作用执行器，停油后阀门保持当前位置；单作用（弹簧复位）执行器则失油时自动回到预设安全位置。

五、适用介质

• 水、蒸汽、油品

• 天然气、煤气、液化气

• 弱腐蚀性液体（如氨水、甲醇）

• 石油化工中的烃类介质

注意：不适用于强氧化性酸（如浓硝酸、发烟硫酸）或高温碱液（>200℃），若需使用应选择不锈钢阀体及专用密封材料。

六、典型应用场景

• 长输管线：原油、成品油管道的远程截断与切换

• 储罐区：装车/卸车系统的紧急切断阀

• 水处理：大型过滤系统或泵出口的快速开关

• 冶金行业：冷却水、液压油路中的隔离阀

• 造船工业：机舱燃油、滑油管路控制

七、安装与维护要点

安装注意事项

• 阀门应保持关闭状态安装，避免损伤密封面。

• 法兰连接需对称均匀拧紧螺栓，防止偏斜。

• 液压管路连接前应吹扫，防止杂质进入执行器。

维护建议

• 每月一次：检查液压管路有无渗漏，执行器动作是否平滑。

• 每季度一次：对阀杆填料函进行微紧调整，防止外漏。

• 每年一次：拆卸检查阀座磨损情况，更换老化PTFE密封件。

• 液压油更换：运行500小时后更换，之后每4000小时或一年更换一次。

八、常见故障及处理

九、选型建议

1. 根据介质温度：

• ≤150℃ 选用 PTFE 阀座

• 150~200℃ 选用 RPTFE 或 PPL

2. 根据腐蚀性：

• 无腐蚀介质：WCB 阀体 + 2Cr13 球体

• 弱腐蚀介质：WCB 阀体 + 304 球体

• 强腐蚀介质：应选用 CF8/CF8M 不锈钢阀体

3. 根据开关频率：

• 低频操作：双作用液动即可

• 高频（>20次/小时）：建议选用拨叉式执行器并配优质液压系统

十、结语

液动法兰球阀Q741F-25C凭借其液压驱动的大推力、快速响应以及碳钢阀体的良好强度与经济性，在石油、化工、能源及水处理等领域发挥着重要作用。正确选型、规范安装与定期维护，可显著延长阀门寿命并保障系统安全运行。
